Mașina de erbicidat Leeb LT - Horsch
Bară de tractare robustă și o gardă la sol mare, cuplare superioară sau inferioară, în funcție de sarcina verticală pe punctul de cuplare.
Descriere
- Elemente de bază
- Cadru solid proiectat din oțel cu granulație fină.
- Opțional: osii cu suspensie pneumatică și compensare de nivel.
- Bară de tractare robustă și o gardă la sol mare, cuplare superioară sau inferioară, în funcție de sarcina verticală pe punctul de cuplare.
Axă directoare – deteriorare redusă a urmelor (echipare opțională)
- Axă directoare pentru o stabilitate crescută a rampei și urmărire exactă pentru evitarea deteriorării urmelor.
- Optim, chiar și pe teren neuniform, manevrabilitate ridicată.
- Unghi mare de bracaj, datorită structurii conice a cadrului.
Anvelope mari – presiune mai mică asupra solului
- Roți cu diametrul de până la 2,05 m.
- Suprafață mare de contact, cu presiune perfect adaptată Adapted Tyre Pressure Control – reglare automată a presiunii în anvelope, fiind complet integrată în software Centru de greutate foarte jos.
- Forma rezervorului este optimizată pentru obținerea unui balans redus.
Grijă pentru cultură
- Parte inferioară netedă a aparatului.
- Fără margini și colțuri în partea inferioară a aparatului.
- Picior de sprijin rabatabil hidraulic și acoperit complet.
Rezervor modern din plastic
- Formă conică pentru un balans redus.
- Rezervor de apă curată de 500 litri: suficient pentru o curățare completă în interior, deoarece în sistem rămân reziduuri în cantități extrem de reduse..
- Raze de curbură mari, suprafețe perfect netede și fără decupaje pentru o spălare ușoară..
- Suprafață de scurgere largă pentru descărcare completă și cantități minime reziduale chiar și în pantă.
Trei versiuni de echipare
Eco
- Operare manuală pentru partea de aspirație și presiune.
- Pompă cu diafragmă și piston (400 l/min) acționată de priza de putere.
- Agitator hidraulic.
CCS
- Operare manuală pentru partea de aspirație și presiune.
- Pompă cu diafragmă și piston suplimentară pentru sistemul CCS de curățare interioară continuă.
- Curățarea interioară continuă poate fi comandată din cabină.
- Pompă centrifugală (600 l/min) cu acționare cu ulei (Load Sensing).
- Agitator hidraulic.
CCS Pro
- Operare electronică pentru traseul de presiune și aspirație, astfel încât comanda completă poate fi asigurată chiar din cabină.
- Pompă suplimentară cu diafragmă și piston pentru sistemul CCS de curățare interioară continuă, cu programe de spălare automată, de exemplu program intensiv de spălare și clătire a rampei.
- Pompă centrifugală (600 l/min) cu acționare cu ulei (Load Sensing).
- Terminal de comandă extern.
- Agitator hidraulic, comandat electronic de un terminal și o unitate de comandă externă. Oprire automată în situația în care cantitatea rămasă în rezervorul de amestec scade sub 150 litri..
Detalii Leeb LT
- Capacități ale rezervorului: 4 000, 5 000 și 6 000 litri.
- Cuplare în tirantul superior sau inferior, la alegere.
- Centru de greutate jos al rezervorului pentru pulverizare.
- Rezervor din polietilenă (PE).
- Formă optimizată pentru transport și curățare a rezervorului.
- Dispunere optimă a furtunurilor pentru reducerea lungimii acestora.

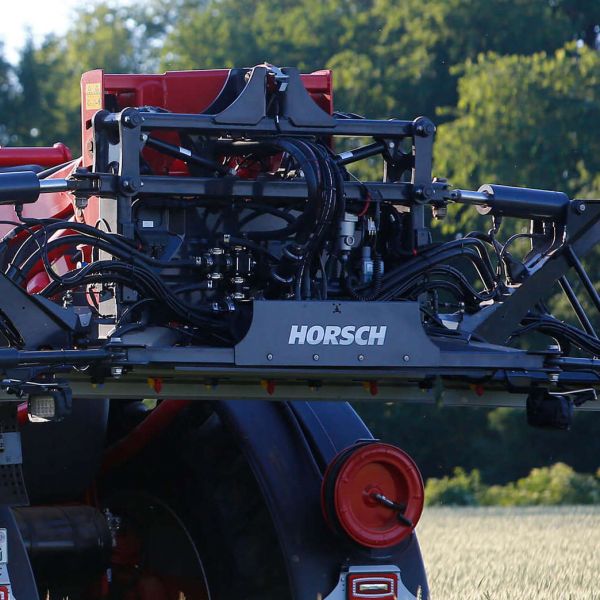

- Suspensie a rampei în formă de paralelogram – acționare pe arcuri și amortizoare..
- O bună menținere a poziției rampei, chiar și pe terenuri în pantă și la viteze mari..
- Structura în formă de paralelogram a fost proiectată astfel încât rampa să fie cât mai aproape de ax. Suspensia este foarte rezistentă la torsiune, și astfel se potrivește perfect sistemului automat Leeb de comandă și control al rampei, BoomControl.
HORSCH Leeb LTLight | 4 LT Light | 5 LT Light | HORSCH Leeb LT | 4 LT | 5 LT | 6 LT | |
Dimensiuni și greutăți | Dimensiuni și greutăți | ||||||
Greutate fără sarcină (kg) | 4 150 – 5 150 | 4 200 – 5 200 | Greutate fără sarcină (kg) | 4 850 – 5 850 (5420*) | 4 900 – 5900 (5470*) | 4 930 – 5 930 (5500*) | |
Suport încărcare gol (kg) | 480 – 780 | 500 – 800 | Suport încărcare gol (kg) | 530 – 830(660*) | 550 – 850(680*) | 570 – 870 (700*) | |
Sarcina verticalămaximă permisă (kg) | 2 500 | 2 500 | Sarcina verticală maximăpermisă (kg) | 3 000 | 3 000 | 3 000 | |
Sarcina pe ax (kg) | 3 670 – 4 370 | 3 700 – 4 400 | Sarcina pe ax (kg) | 4 330 – 5 020 (4760*) | 4 350 – 5050 (4790*) | 4 360 – 5 060 (4800*) | |
Sarcina pe ax maximăpermisă (kg) | 8 250 | 8 250 | Sarcina pe ax maximă permisă(kg) | 10 000 | 10 000 | 10 000 | |
Lungimea maximă totală (în poziție detransport) (m) | 7,70 | 7,70 | Lungimea maximă totală(în poziție detransport) (m) | 7,70 | 7,70 | 7,70 | |
Lățime în poziția detransport (m) | 2,55 | 2,55 | Lățime în poziția de transport(m)* | 2,55* | 2,55* | 2,55* | |
Înălțime la transport (m) | 3,40 – 3,60 | 3,40 – 3,60 | Înălțime la transport (m)* | 3,40 – 3,60(3,60*) | 3,40 – 3,60(3,60*) | 3,40 – 3,60 (3,60*) | |
Ecartament (m) | 1,80 / 2,00 / 2,10 /2,25 | 1,80 / 2,00 /2,10 / 2,25 | Ecartament (m) | 1,80 / 2,00 / 2,10/ 2,25 | 1,80 / 2,00/ 2,10 /2,25 | 2,00 / 2,10 / 2,25 | |
Garda la sol (m) | 0,75 | 0,75 | Garda la sol (m)* | 0,85* | 0,85* | 0,85* | |
Rezervor | Rezervor | ||||||
Capacitate nominalărezervor amestec (l) | 4 000 | 5 000 | Capacitate nominală rezervoramestec (l) | 4 000 | 5 000 | 6 000 | |
Capacitate reală rezervoramestec (l) | 4 400 | 5 300 | Capacitate reală rezervor amestec(l) | 4 400 | 5 300 | 6 400 | |
Rezervor de apă curată(l) | 500 | 500 | Rezervor de apă curată (l) | 500 | 500 | 500 | |
Rezervor de apă pentruspălat pe mâini (l) | 15 | 15 | Rezervor de apă pentru spălat pemâini (l) | 15 | 15 | 15 | |
Rampă pulverizare | Rampă pulverizare | ||||||
Lățimi de lucru | 18 / 12 5 secțiuni | 18 / 12 5secțiuni | Lățimi de lucru | 18 / 12 5secțiuni | 18 / 12 5secțiuni | 18 / 12 5 secțiuni | |
21 / 12 5 secțiuni | 21 / 12 5secțiuni | 21 / 12 5secțiuni | 21 / 12 5secțiuni | 21 / 12 5 secțiuni | |||
24 / 12 5 secțiuni | 24 / 12 5secțiuni | 24 / 12 5secțiuni | 24 / 12 5secțiuni | 24 / 12 5 secțiuni | |||
27 / 21 / 12 7secțiuni | 27 / 21 / 12 7secțiuni | 27 / 21 / 12 7secțiuni | 27 / 21 / 127 secțiuni | 27 / 21 / 12 7secțiuni | |||
28 / 21 / 12 7secțiuni | 28 / 21 / 12 7secțiuni | 28 / 21 / 12 7secțiuni | 28 / 21 / 127 secțiuni | 28 / 21 / 12 7secțiuni | |||
30 / 21 / 12 7secțiuni | 30 / 21 / 12 7secțiuni | 30 / 21 / 12 7secțiuni | 30 / 21 / 127 secțiuni | 30 / 21 / 12 7secțiuni | |||
Secțiuni, min. / max.(număr) | 6 – 42 | 6 – 42 | 30 / 24 / (12) 7secțiuni | 30 / 24 /(12) 7secțiuni | 30 / 21 / (12) 7secțiuni | ||
Înălțimea de lucru (m) | 0,3 – 2,5 | 0,3 – 2,5 | 32 / 24 / (12) 7secțiuni | 32 / 24 /(12) 7secțiuni | 32 / 24 / (12) 7secțiuni | ||
Debit pompă CCS și CCSPro (l/min) | 600 | 600 | 33 / 24 / (12) 7secțiuni | 33 / 24 /(12) 7secțiuni | 33 / 24 / (12) 7secțiuni | ||
Debit pompă Eco (l/min) | 400 | 400 | 36 / 24 / (12) 7secțiuni | 36 / 24 /(12) 7secțiuni | 36 / 24 / (12) 7secțiuni | ||
Presiune de lucru, max.(bari) | 8 | 8 | 38 / 27 / (14) 7secțiuni | 38 / 27 /(14) 7secțiuni | 38 / 27 / (14) 7secțiuni | ||
Viteză de lucru (km/h) | 4 – 20 | 4 – 20 | 39 / 27 / (14) 7secțiuni | 39 / 27 /(14) 7secțiuni | 39 / 27 / (14) 7secțiuni | ||
40 / 27 / (14) 7secțiuni | 40 / 27 /(14) 7secțiuni | 40 / 27 / (14) 7secțiuni | |||||
40 / 28 / (14) 7secțiuni | 40 / 28 /(14) 7secțiuni | 40 / 28 / (14) 7secțiuni | |||||
42 / 28 / (14) 7secțiuni | 42 / 28 /(14) 7secțiuni | 42 / 28 / (14) 7secțiuni | |||||
44 / 30 / (14) 7secțiuni | 44 / 30 /(14) 7secțiuni | 44 / 30 / (14) 7secțiuni | |||||
45 / 30 / (14) 7secțiuni | 45 / 30 /(14) 7secțiuni | 45 / 30 / (14) 7secțiuni | |||||
Secțiuni, min. / max. (număr) | 6 – 42 | 6 – 42 | 6 – 42 | ||||
Înălțimea de lucru (m) | 0,3 – 2,5 | 0,3 – 2,5 | 0,3 – 2,5 | ||||
Debit pompă CCS și CCS Pro(l/min) | 600 | 600 | 600 | ||||
Debit pompă Eco (l/min) | 400 | 400 | 400 | ||||
Presiune de lucru, max. (bari) | 8 | 8 | 8 | ||||
Viteză de lucru (km/h) | 4 – 20 | 4 – 20 | 4 – 20 |
