Sistem de irigare circular Electrogator II

Lansarea sistemelor circulare în 1968

Ce face sistemul Reinke atât de special? Construit din materiale de înaltă rezistență, sistemul Reinke are o greutate mai mică, ceea ce duce la o tensiune mai redusă asupra transmisiei. Acest lucru scade costurile de operare pe durata de viață a sistemului.

Designul și materialele noastre completează un sistem care este mai ușor, mai eficient și mai durabil decât sistemele comparabile.

Eficient și economic

Irigația în agricultură joacă un rol semnificativ în producția de bunuri pentru agricultura din SUA și din întreaga lume. Fără utilizarea irigației, producția de culturi agricole va fi limitată, ceea ce face mai dificilă satisfacerea nevoilor unei populații în creștere.

De-a lungul anilor, au fost dezvoltate multe metode și tehnici diferite de irigație pentru a se adapta la schimbările mediului. Irigația pe suprafață, în ciuda vârstei sale, rămâne populară datorită simplității și eficienței economice, dar pe măsură ce tehnologia evoluează, sistemele mecanizate de irigație devin din ce în ce mai atractive pentru producători. Irigația centrală a devenit cea mai eficientă și mai eficace formă de irigație, utilizând tehnologii de precizie pentru o gamă largă de aplicații pe întreg teritoriul.

Viitorul agriculturii irigate va depinde de adoptarea tehnologiilor în schimbare pentru a îmbunătăți precizia managementului și a crește producția de culturi agricole. Importanța eficienței și eficacității este crucială pentru menținerea unui mediu agricol sustenabil.

Irigația centralizată oferă flexibilitatea pe care alte metode de irigație nu o pot oferi. Irigația centrală asigură eficiență, alături de o gestionare adecvată a resurselor de apă, având, totodată, o mare valoare economică.

Parametrii conductei corespund fiecărei condiții.

Reinke oferă o gamă de 5 tipuri diferite de conducte, precum și mai multe lungimi și diametre de secțiune pentru fiecare condiție specifică de alimentare cu apă. Având o experiență de mulți ani în lucrul cu materiale alternative, vă vom oferi cunoștințele și expertiza necesare pentru a alege cel mai bun material pentru conducte, care să satisfacă nevoile dumneavoastră de irigație.

Tabelul materialelor pentru conducte

Montare a turnului mai ușoară, dar mai rezistență

Turnul nostru unic cu un singur stâlp este cel mai bun din industrie. Proiectat pentru a absorbi tensiunea care, de obicei, este transferată pe conductă, designul nostru al turnului mărește durata de viață a sistemului și reduce oboseala componentelor, ceea ce înseamnă o uzură mai mică a sistemului și costuri mai reduse de întreținere și deținere.

Conexiune solidă

End Booms sunt disponibile în mai multe lungimi (3’, 13’, 23’, 32’, 42’, 51’, 61’, 85’ și 105’). Bara de ferme și suporturile inverse ale fermei oferă sprijinul principal pentru rezistență și stabilitate. Pentru ușurința întreținerii, turnul capcana și unitatea de control (9) pentru „nisip” și pompa de presiune suplimentară sunt amplasate aproape de turn. Cel mai puternic pompa dozatatoare este amplasată la capătul pistolului pentru o eficiență maximă.

Electrogator alegerile corecte

Hai să construim un centru de la zero. Acesta începe cu materiale de calitate, care nu trebuie niciodată să fie suprastructurate și sunt proiectate pentru a rezista tensiunii și forțelor aplicate asupra lor de către sistemul de rotație în toate condițiile de teren.

Oțelul de înaltă rezistență pentru o funcționare mai fluidă

Oțelul de înaltă rezistență utilizat pentru fabricarea sistemelor circulare Electrogator II și a sistemelor frontale este cu 50% mai rezistent decât oțelul folosit în fabricarea sistemelor de irigație ale competitorilor. Drept rezultat, greutatea structurii sistemelor noastre este redusă cu 20%.

Cu 3 tone mai puțin greutate – înseamnă o compactare mult mai mică a solului (comparativ cu utilajele competitorilor).

Cu 3 tone mai puțin greutate – înseamnă sarcini și uzură mult mai mici asupra transmisiei sistemului și a componentelor critice ale acestuia. Așadar, sistemele de irigație Reinke sunt mai durabile, au mai puține perioade de nefuncționare și necesită mai puțină întreținere.

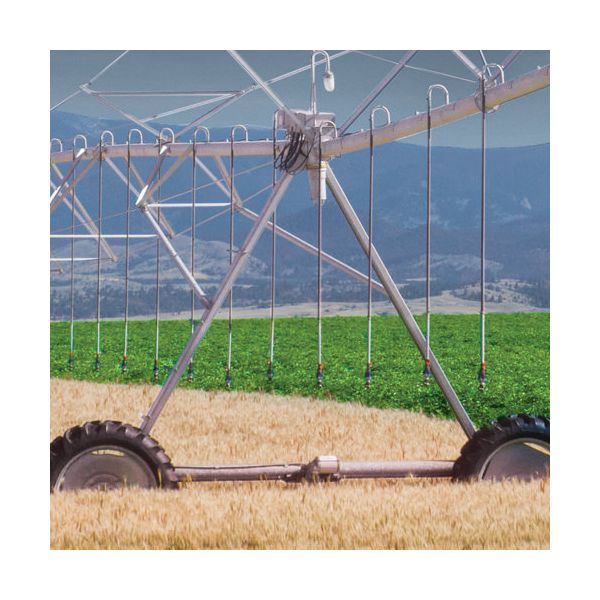

Turnul cu un singur stâlp – mai ușor, dar mai rezistent

Baza mai largă a turnului pentru creșterea stabilității
Absoarbe mai mult stres la nivelul turnului, fără a-l transmite direct către conductă
Reducerea oboselii componentelor pentru o durată de viață mai lungă
Structura mai puțin invazivă îmbunătățește utilizarea apei în jurul turnului și generează mai puțină îngrijorare pentru culturile mai înalte
Flotație mai mare pentru o performanță mai bună
Cu cât mai multe stresuri sunt absorbite de structură, cu atât mai bine. De aceea, fixăm nervurile de rigiditate galvanizate cu diametru de 3 inci la partea inferioară a fermei, nu direct pe conductă. Stresul se distribuie mai uniform pe întreaga lungime a tragerii și, cel mai important, durabilitatea conductei primește un impuls uriaș.

Când Reinke a lansat primul sistem Electrogator în 1968, acesta era construit cu un turn cu două picioare, similar cu cel folosit astăzi de concurenții noștri. La scurt timp după aceea, am dezvoltat turnul cu un singur stâlp și am continuat acest drum inovativ, în timp ce ceilalți au rămas pe loc. Rezultatul?

Cârligul și Receiverul

Locul cel mai eficient pentru rotația din interiorul cilindrului se află chiar în centru, iar acolo am plasat conexiunea cu cârligul și receiverul. Acest lucru oferă flexibilitate maximă în condiții dificile. Chiar și atunci când intervalul trebuie să se rotească ușor, nu va afecta alinierea. În plus, sudura interioară permite îndoirea bocancului fără o întindere excesivă, sporind durabilitatea.

Afectează această sistem fluxul de apă? Răspunsul este da, un pic. Dar, conform cercetării Universității Clemson, aceasta este minimă. Concurența are, de asemenea, pierderi suplimentare din cauza frecării cauzate de caracteristicile invazive ale conductelor, cum ar fi garniturile în formă de T, conectorii perforați pe flux și furtunurile de conectare cu furtunuri de apă trecătoare. Din nou, aceasta este o tehnologie excelentă, care creează un alt avantaj pentru operațiunea dumneavoastră.

Comparația pierderilor de frecare (destructurarea fluxului de apă)

Mai jos sunt rezultatele studiului realizat de Universitatea Clemson, în conformitate cu compararea pierderilor de frecare (perte de presiune a apei) între conexiunea flexibilă internă (conectarea comună a cărții și receptorului) și conectorul extern al valvei cu bilă, măsurate în pierderi de presiune pentru compatibilitate la diferite valori ale fluxului de apă în galoni pe minut (GPM). Graficele de presiune ridicată denotă presiunile mai mari pentru compatibilitate.

Reinke internal flex joint

Conectorul extern

Turnul adițional

Turnul exclusiv cu două straturi Reinke oferă un mediu sigur pentru componentele electrice - este ultimul loc în care veți găsi vreodată condens.
Turnul cu pereți dubli Reinke asigură un mediu protejat pentru componentele electrice de pe stâlpii centrali și laturile laterale.
Materialele sale de înaltă calitate, rezistente la radiațiile ultraviolete, și designul unic fac din acesta cea mai rezistentă și durabilă structură din industrie. În plus, datorită blocării mecanice de siguranță, nimeni nu poate scoate capacul fără a deconecta mai întâi alimentarea de la turn.

Etanșare V-RING

Există atât de multe avantaje ale etanșării noastre în formă de V, încât nu putem să credem că nu a fost copiată, la fel ca multe dintre alte inovațiile noastre. În primul rând, fiecare etanșare este montată ferm în interiorul țeavii și este complet protejată împotriva efectelor dăunătoare ale radiațiilor ultraviolete.
Apoi, spre deosebire de garnitura în formă de T a concurenței, care este prinsă între două flanșe, inelul de etanșare Reinke V-ring creează un contact flanșă-flanșă mai puternic (în loc de flanșe din plastic), combinând rezistența celor două flanșe din oțel legate (în loc de a întrerupe rezistența oțelului cu garnitura din plastic în formă de T). În plus, flanșele conectate nu vor lăsa sau se vor lăsa, evitând crearea de puncte slabe care ar necesita reparații viitoare.

Inginerie de înaltă performanță

Intervalele Reinke oferă un interval standard de 57" între prize (opțional 40"), capabil să creeze o uniformitate a aplicării de până la 98% sau mai mult.

Țeava de apă este susținută de asamblaje de înaltă rezistență, rulante, distribuite la fiecare 19 picioare (nu 20 sau 22 picioare, ca în cazul unor mașini concurente), pentru o distribuție uniformă a încărcăturii și rezistenței. Capetele tijelor (5/8" sau 3/4") sunt universale în ceea ce privește lungimea și sunt fabricate din oțel de înaltă rezistență, cu un conținut scăzut de aliaje. Concepute pentru rezistență maximă și greutate minimă, sistemele Reinke sunt, prin designul lor, cele mai eficiente sisteme de irigație din industrie.

Înălțimea SPAN-ului

Spațiile Reinke sunt disponibile în patru înălțimi diferite: (Randamentul poate varia în funcție de lungimea prinderii și dimensiunea anvelopei).

Avantaje

• Echipată cu o bobină colectoare din aluminiu cu acoperire rezistentă la coroziune și formă de cupolă.
• Dezvoltare completă grea, coturi de 90˚ la partea inferioară și superioară a conductei verticale pentru a minimiza pierderile de frecare.
• Conexiunea conductei cu cârligul și receptorul asigură o mișcare rotativă fără precedent și flexibilitate.
• Lager de suport de înaltă rezistență de 18", folosit. Țeavă de 25" grosime, strânsă, susținută de opt inserții amplasate strategic.
• Garnitura de etanșare este montată pe oțel inoxidabil rezistent la uzură, creând o etanșare puternică.
• Centru de trecere suplimentar.
• Țeavă verticală de 6", 8" sau 10", disponibilă cu manometru la nivelul ochilor.
• Carcasă de aluminiu rezistentă la coroziune a panoului principal cu vopsire pulbere și suport pneumatic care menține ușa deschisă chiar și în zilele cele mai vântoase.
• Role de 8" x 3" x 1,25", picioare cu canal C pentru o rezistență și durabilitate fără precedent.
• Ușor de modernizat la orice platformă de rotație concurentă, atunci când este necesar să se actualizeze echipamentul existent.
• Înălțime ajustabilă ușor accesibilă, montare a panoului principal de control.
